RC Paragliding - III. díl

lpgo1

ilustrační foto

Po delší pauze se dostáváme opět k dalšímu dílu o RC Paraglidingu. Tentokrát se podíváme na RC vybavení krosny. Bude se jen jedna to strohý popis dílů které jsem použil,případně nějaké „fígle“ které ušetří nějaký ten čas.

Pohonnou jednotku jsme si probrali už dřív a nebudeme se jí tudíž nějak moc zaobírat.

motor Axi 2826/10+reduktor
serva 2× Vigor VS10
regulátor JETI 70–3P-opto „gold edition“
RX aku Sanny Ni-Cd 600mAh 4,8V
power aku Hextronic 3S 4100mAh 15–25C
příjmač Corona Synthesized Dual 8ch
indikace aku Hextronic

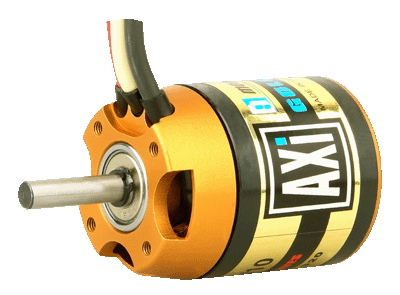

Motor

je osvědčená klasika s prvotřídní kvalitou od firmy ModelMotors Axi 2826/10 k tomuto motoru není co dodat. Oběžka která se svými 186g točí 920ot/V a zvládá zatížení do 1kW

napájení 2–4S Li-pol
proud do 70A
účinost max 85%
kV 920ot*min-1
axi282610

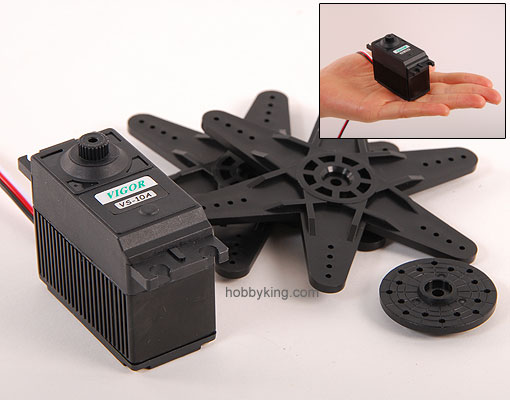

serva

jsem použil poměrně velká serva Vigor VS-10 s tahem do 12kg. Tyto serva neoplývají zrovna velkou rychlostí,ale pro naše účely naprosto vyhovují. Příště by ovšem vhodnější vzít serva s kovovými převody (již jsem jedny očesal) páka na servu je upravena na délku 100mm!!!

napájení 4,8–6V
tah 10–12kg*cm-1
proudová špička do 2A po dobu 2ms
hmotnost 70g
rychlost 0,19s
vs-10a

Regulátor

od výborné firmy Jeti slouží již několik let,je to jeden letitý kousek,který jsem koupil ve výprodeji,je to jeden z prvních regulátorů pro stříďáky a umí pouze Ni-XX baterie,což ovšem nevadí v jeho použítí.

maximální počet článků 16 Ni-Cd
maximální proud 70A
BEC NE
1rc23139-s-0

Rx aku

jsem použil již páru roky ověřené tvrdé Ni-Cd akumulátory Sanny o kapacitě 600mAh velikosti AA.

počet článků 4
jmenovité napětí 4,8V
kapacita 600mAh
hmotnost cca 100g
mhrcm7401

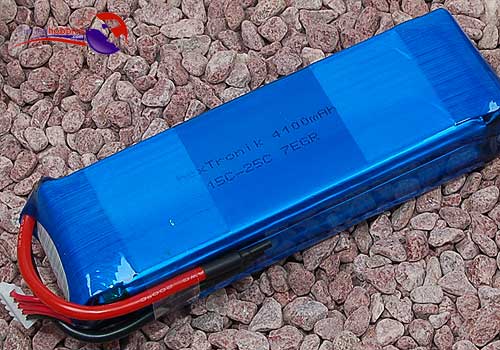

Pohonná sada

je použita z modelu Antonov An-2 (popsána na tomtu webu již dříve) svou kapacitou přes 4Ah dostačuje na cca 8min motorového letu. Poměrně tvrdé akumulátory,s dobrou napěťovou stabilitou.

počet článků 3
maximální proud 60–80A
hmotnost 350g
hxt41004s

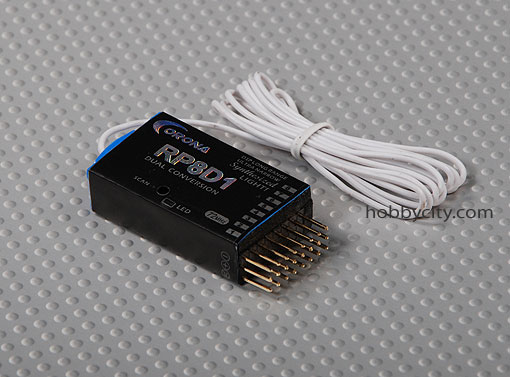

Přijímač

je také od našich východních kolegů z HK a to Corona která se může chlubit syntézou,dvojitým směšováním,osmi kanály,výborným dosahem a směšnou cenou. Mám doma dva kousky a oba fungují perfektně se rádii Hitex a JR/Graupner

pásmo 35MHz
kanál syntéza
dosah 1,5km+
hmotnost 9,5g
počet kanálů 8
citlivost +/-8kHz at 65dBdown
rp8d1–72

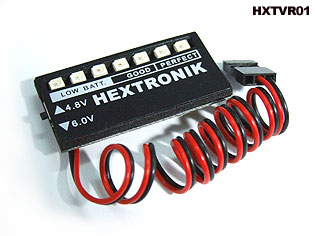

Indikace

Jistě již někdo z čtenářů spadl s letadlem z důvodu vybití RX aku,já se snažím proti tomuto bránit a to formou indikátorů používaných za provozu. Jejich nevýhodou je že za letu na ně zpravidla nevidíme (pokud se nejedná o heli nebo o letadlo typu fun-flyer) a žerou si těch svých pár mA,ovšem jejich nespornou výhodou je že dokáží odhalit „mekkost“ baterií na zemi a pokles napětí při záběru serv. Já jsem použil výše zmiňovaný měřák od firmy Hextronic s 7-mi led a možností volení rozsahu napájení a to mezi čtyřmi a pěti články.)

rozsah měření 4–5čl Ni-xx
hmotnost 2g
počet led 7
hxtvr01
