Doplňky na AN-2

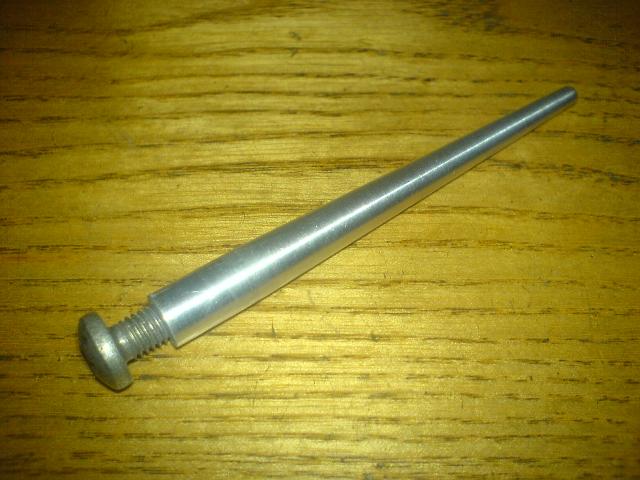

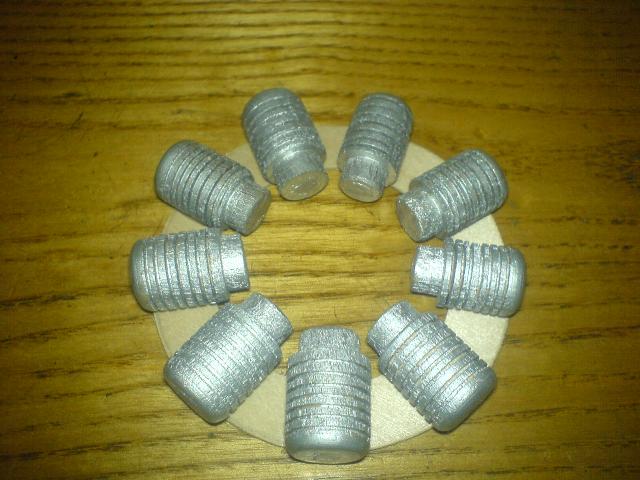

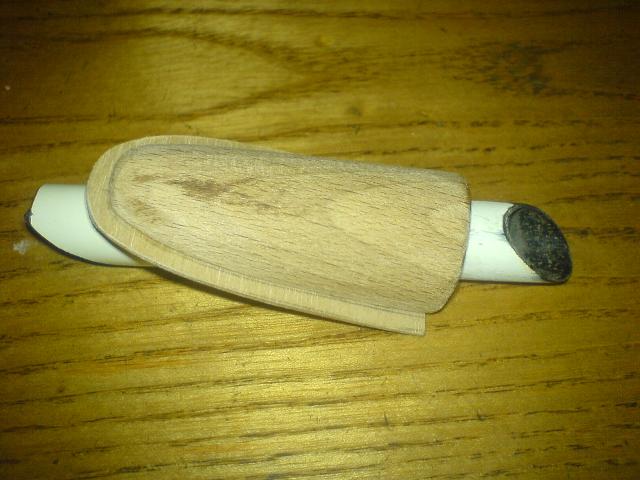

Každé letadlo má více či méně detailů. Na AN-2 je jich docela dost,zde popíšu tři z nich na které jsme tak trošku „pyšní“. Jako první je motor,ten je zhotoven na „home-made“ truhlářském soustruhu z bukové kulatiny,následně natřeno stříbrnou metalízou od Humbrolu. Nejhorší bylo vytočit všech 9 válců aspoň trošku stejných. Ještě mně čeká nalepit kryty ventylů a kryty vahadel. Jako druhý uvedu výfuk který je vyroben z bukové kulatiny(kryt) uhlíkové tyčky(tělo výfuku) a 1mm překližky (lem). Nejvíce se mi líbí Anténa,ta je vyrobena z duralu 42 4254.6 na CNC stroji. Její výroba trvala 23min. Nejvíce času bylo stráveno velmi pomalými posuvy jelikož jsem obráběl z 8mm polotovaru v délce 82mm. kvuli průhybu materiálu musela být zvolena velmi malá tříska,i přes to že se obrábělo slinutými karbidy, a to jen 0,2mm při obrábění rádiusů byl posuv zmenšen na 10%. Pokud by někdo chtěl je k dispozici program na výrobu na CNC a to v systému Sinumerik 810T.

11 11 11
