LMK - Vsetín

Výroba uhlíkové spojky křídla

Při stavbě modelu každý občas řeší z čeho a jak vyrobit spojku křídla. Pro model větroně byla vyrobena spojka z uhlíkového rowlingu od Havla a laminovacího epoxidu Letoxit od 5M. Forma vyrobena sešroubováním a „naseparována“ lepící páskou.

150620141551-kopie

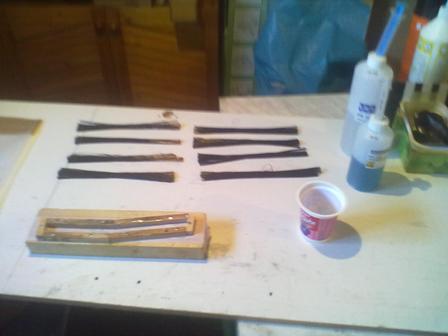

Připravené komponenty – epoxid, nastříhaný uhlíkový rowling na délku spojky.

150620141552-kopie

Rozmíchaných 15ml pryskyřice a 6,75ml tužidla.

150620141553-kopie

Potřebné nástroje.

150620141554-kopie

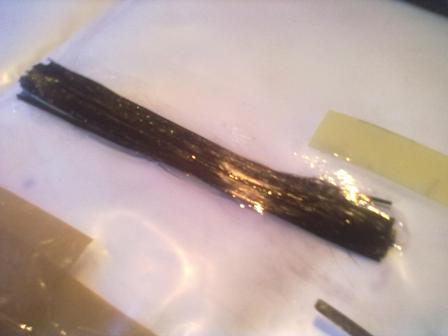

Prosycení rowlingu epoxidem a vytření přebytečného stěrkou.

150620141556-kopie

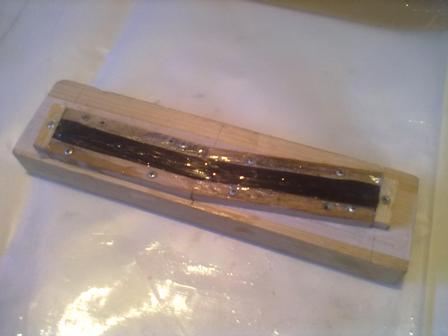

Naplnění formy.

150620141557-kopie

Hotová spojka křídel.

150620141558-kopie

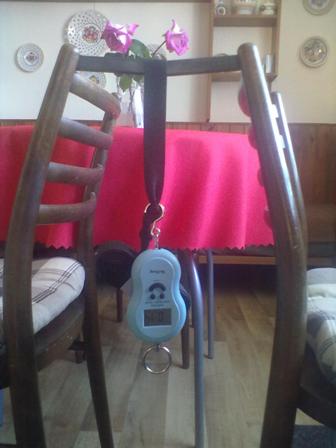

Rozměry spojky 10×17×200mm, váha 45g, testované zatížení ve středu 400N (40kg, více mincíř nezvládl)
