V tomto druhém díle se vám pokusím popsat návrh,konstrukci a výrobu krosny.

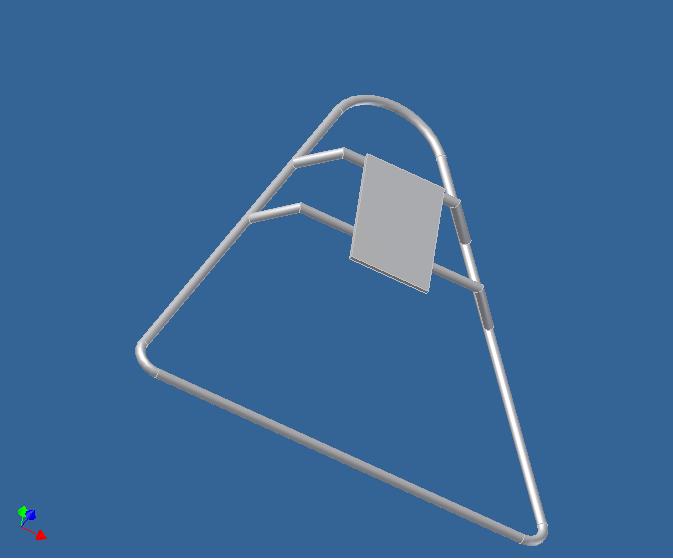

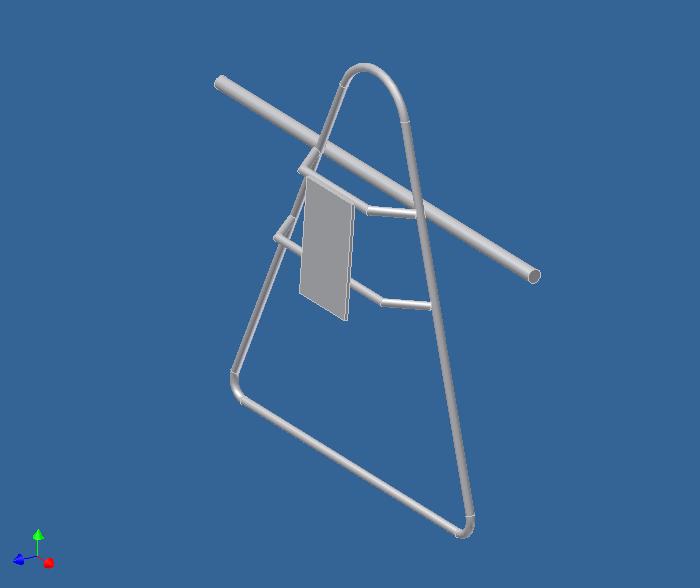

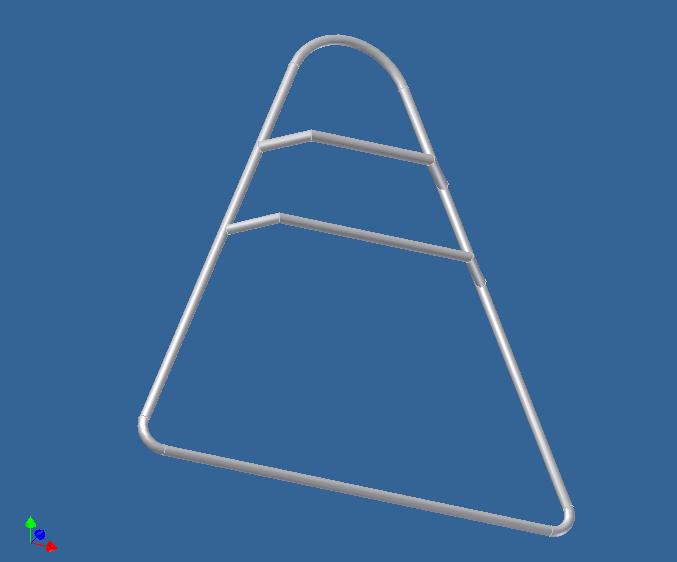

Krosna byla navržena v 3D programu Inventor 11 a zde byly i dodělány ostatní díly a celé poskládáno do sestavy,jestli někde něco na sebe nenaráží atd…

Po dokončení této konstrukce jsem se rozhodoval jaký materiál použít. Samozřejmě volbu ovlivňovala cena materiálu,možnost zpracování a opracování. 8-)

Nakonec tuto soutěž vyhrála „No-Name“ slitina hliníku. 1m trubky 10/8 za cca 30kč.

Trubky jsem rozměřil,nařezal,napěchoval pískem a postupně ohnul na zakružovačce,pilníkem připravil styčné plochy a nařezal ze dřeva distanční podložky a rozpěrky pro pozdější svařování.

Připravené díly byly ustaveny a svařeny metodou TIG (wolframová elektroda v argonu).

Svary byly zabroušeny a následně byla konstrukce doohnuta na správné tvary – svařováním se trošičku pokroutila.

Jediný rozměr který jsem měřil byla v podstatě pouze šířka zavěšení a to 350mm.
